Installatie Ronde afstandhouder gekartelde body
De ronde felsmoer heeft een gekartelde body. Bij installatie zorgen de kartels voor een onopvallende verankering en biedt daarmee een goede weerstand tegen het meedraaien.
Stap 1
Zorg ervoor dat de juiste spie-lengte is geselecteerd voor de gebruikte plaatdikte. Selecteer de juiste gatmaat uit de onderstaande tabel voor de gewenste moerbout. Pons de gatdiameter in het plaatmateriaal.
Stap 2
Plaats het plaatmetaal op de moerbout zodat de spie door het gat steekt. Als de moerbout niet recht in het gat zit, zal de verbinding onvolmaakt zijn en zullen de schroefdraadverbindingen niet goed uitlijnen.
Stap 3
Gebruik een geprofileerde pons en oefen alleen voldoende druk uit om de spie over het plaatmetaal om te vouwen, zodat de kartels op het oppervlak zich in het plaatmateriaal verankeren en torsiebestendigheid (rotatieweerstand) bieden.
| Schroefdraad | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 |
| Aanbevolen gatmaat +0,05 -0,00 mm | 3.50 | 4.19 | 4.19 | 5.41 | 5.41 | 6.40 | 7.70 | 9.70 | 12.70 | 15.87 |
Felsen
Voor de beste torsieweerstand en uittrekweerstand moet het gekartelde oppervlak volledig in het oppervlak van het plaatmateriaal worden ingebed, en moet de moer na installatie gelijk liggen met de onderzijde van het plaatmateriaal.

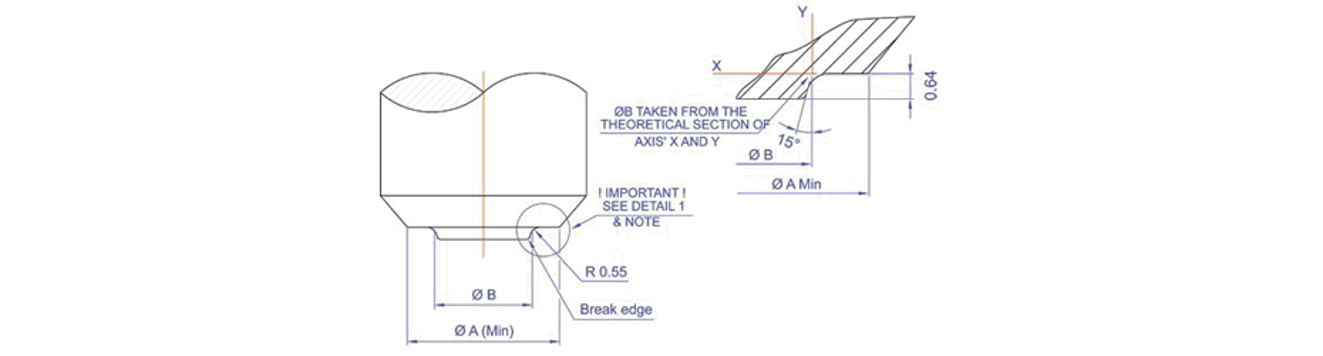

Ponsafmetingen
| Schroefdraad | A | B |
| M2 | 5.00 | 3.05 |
| M2.5/M3 | 9.05 | 3.68 |
| M3.5/M4 | 10.50 | 4.90 |
| M5 | 12.00 | 5.87 |
| M6 | 14.00 | 7.09 |
| M8 | 16.30 | 8.89 |
| M10 | 21.90 | 11.89 |
| M12 | 25.40 | 15.04 |
